Videnskaben om Cold-Flex-holdbarhed: 1000D ballistisk TPU og sømintegritet i sub-nul scenarier

Angivelse af en kraftig tørpose baseret på et standardspecifikationsark for rumtemperatur er en almindelig indkøbsfejl. Ved 25°C udviser de fleste kommercielle termoplastiske polyurethanfilm (TPU) fremragende trækstyrke og elasticitet. Slip det operative miljø til -30°C i en taktisk eftersøgning og redning (SAR) eller åben havudlægning, og den materielle fysik ændrer sig fuldstændig. Den fleksible barriere bliver et sprødt ansvar.

For supply chain managers, der ingeniører kritisk udstyr inden for voresguide til nedsænkelige tørposer (Pillar Roadmap), at overleve sub-zero-implementering kræver forståelse af lavtemperatur-krystallisering. Når en fyldt pose tabes på frossen jord eller surres fast under bølgebølger, er fejlen sjældent en rive i rent stof. Det er et grænsefladeforskydningsbrud langs den højfrekvente svejselinje. Det er her, standardfremstilling i udendørs kvalitet fejler.

Glasovergangsblindpunktet: Polyester vs. Polyether TPU

På fabriksgulvet behandler generiske kontraktbutikker alle TPU-belægninger som lige. De fokuserer stærkt på stof denier og vælger massive 1000D ballistiske vævninger, mens de fuldstændig ignorerer den kemiske formulering af polymermatrixen lamineret til den vævning.

Polyester-baserede TPU-belægninger klarer sig godt i standard mekaniske slidtests. Imidlertid er deres glasovergangstemperatur - det punkt, hvor polymermatrixen går fra en fleksibel, gummiagtig tilstand til en stiv, skør glasstruktur - notorisk høj, ofte omkring -15°C. Når de udsættes for sub-zero alpine eller maritime miljøer, mister polyester molekylære kæder deres mobilitet. Under gentagen bøjning udvikles mikrorevner i selve belægningslaget, hvilket fører til hurtig mekanisk delaminering fra basistekstilet.

Taktiske og eftersøgnings- og redningsoperationer kræver specialiserede polyether-baserede TPU-formuleringer. Polyether kemiske strukturer opretholder molekylær segmentmobilitet ned til -40°C eller lavere. Denne fleksibilitet ved lav temperatur er ikke til forhandling for udstyr, der skal modstå de brutale fysiske kræfter, der er beskrevet i vores analyse aftørposer i marinekvalitet under bølgebølger. Uden dette materialefundament vil den vandtætte barriere revne langs fleksible linjer længe før missionen er fuldført.

Fysikken i kantovergangsspændingskoncentration

Sømgrænsefladen på en RF-svejset tørpose udsættes for massiv termodynamisk belastning under fremstillingscyklussen. Under 27,12 MHz højfrekvensbehandling exciteres de polære molekyler i TPU'en og smelter lagene indefra og ud for at danne en monolitisk molekylær struktur.

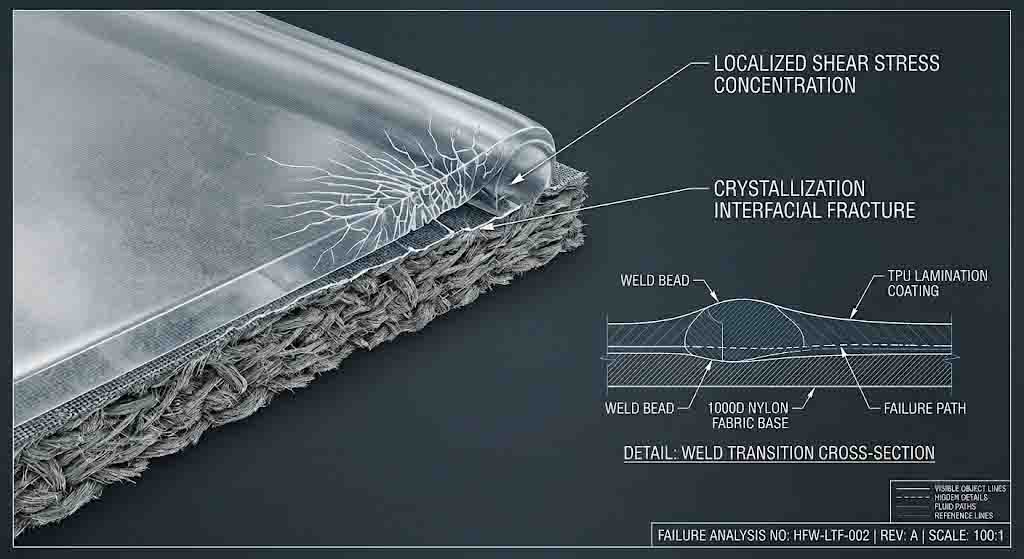

Farezonen er den nøjagtige linje, hvor den svejsede sektion møder den usvejsede fleksible skal - kantovergangen. Hvis den pneumatiske trykfordeling over den specialfremstillede messingmatrice forskydes med en brøkdel af en millimeter, skaber det et mikroskopisk fortyndet trin ned ved denne grænse. Under minusgrader, når materialet undergår hurtig deceleration eller stødbelastning, fungerer dette mikrotrin som en voldsom spændingskoncentrator. Den skøre polymermatrix kan ikke sprede energien gennem elastisk deformation. Den klipper øjeblikkeligt ved grænselinjen, en kritisk fejlmekanisme, som vi løbende eliminerer gennem vores specialiseredetaktiske vandtætte gearfremstillingsprotokoller.

Eliminering af delaminering via post-svejsning termisk stabilisering

Frigivelse af pneumatisk tryk fra en RF-svejsematrice i det øjeblik, det elektromagnetiske felt slukker, er en opskrift på latent sømfejl. Når polymerkæder smeltes under høj frekvens, kræver de en specifik afkølingscyklus under vedvarende kompression for korrekt at justere og stressaflaste leddet.

At afkorte denne kølecyklus med 0,5 sekunder øger fabriksgennemstrømningen, men fanger massiv resterende forskydningsspænding inde i svejsezonen. Når denne søm støder på ekstreme kuldechok, kombineres de indre spændinger med den eksterne miljøbelastning, hvilket udløser spontane revner uden synlig ydre påvirkning. Vores produktionslinjer for køretøjer og taktiske poser implementerer automatiseret termisk stabilisering efter svejsning. Messingværktøjet holder det smeltede lag under præcis komprimering, indtil temperaturen falder under polymerens omkrystallisationstærskel, hvilket sikrer en ensartet molekylær binding, der er i stand til at overleve de brutale vibrationstolerancer, som kræves af tunge applikationer som f.eks.hardcore motorcykel rally bagageteknik.

Validering af lav-temperatur søm pålidelighed

En fabrik, der ikke kan bevise sine kvalitetsmålinger under simuleret markmisbrug, gætter bare. Visuel inspektion kan ikke identificere interne mikrohulrum eller polymerkrystallisationsskørhed skjult inde i en tung 1000D ballistisk svejselinje.

Vi validerer vores konstruktioner til ekstreme miljøer ved at udtrække materialekuponer fra produktionskørsler og udsætte dem for cyklisk lavtemperatur dynamisk flextest inde i specialiserede miljøkamre. Efter kold konditionering gennemgår disse prøver destruktiv T-peeling og hydrostatisk burst-test med reference til vores interne1,0 Bar hydrostatisk trykteststandarder. Beståelseskriterierne er binære: nul mikrorevner under 10.000 kontinuerlige flex-cyklusser ved -30°C og absolut nul væskemigrering gennem sømgrænsefladen under toptryk. Denne kompromisløse valideringsløkke giver globale indkøbsdirektører reviderbar strukturel sikkerhed uden fejl.

Tekniske ofte stillede spørgsmål om Sub-Zero Procurement
